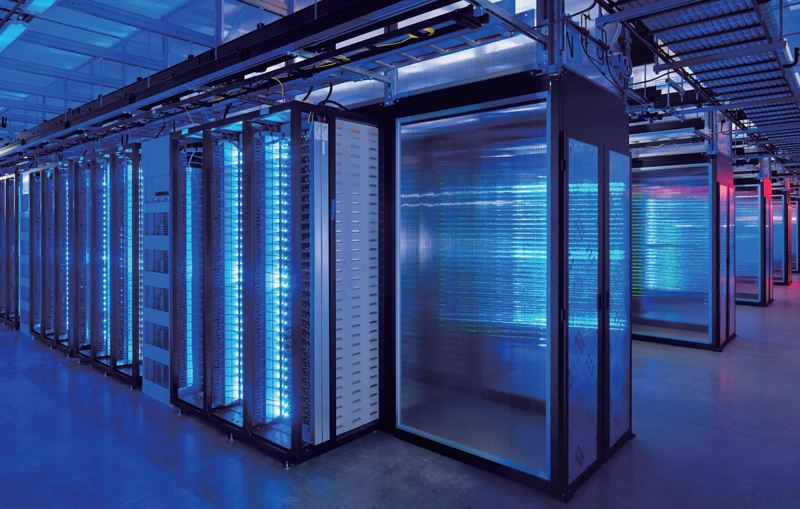

数据中心综合布线检测解析机房综合布线结构有哪些
机房总体走线结构要求走线间距短、整齐、有序。目前，计算机房综合布线结构主要有“田”和“井”两种结构形式，其中“田”结构更适合环形机房布置，“井”形状更适合垂直和水平机房布置，两种布线结构可在吊顶和地板下两种位置布线。
机房工作区子系统设计
机房工作区子系统设计应结合建筑内实际情况而定，工作区采用六类信息模块，明确工作区内各设备需求，估算信息点，使用机柜布局和安装机房内服务器和终端设备。机房工作区子系统信息点设计为机柜式设备，包括服务器机柜、网络设备等，服务设备统一安装在机柜里，此工作区子系统需安装五台机柜：一台机柜安装防火墙、下一代防火墙、SSLVPN、核心交换机、接入交换机、云服务交换机、报警模块、嵌入式监控管理服务器、配电监控检测、UPS监控和无线控制器等设备；二台机柜安装服务器、KVM切换器、刀片服务器、云显卡、语音板卡、UPS等设备；三台机柜安装键盘鼠标显示器、KVM切换器、服务器等设备；第四台机柜安装磁带库、存储设备、光纤交换机、UPS等设备；第五台机柜安装显示器键盘鼠标、服务器、防火墙、交换机等设备；另外环境监控系统安装有精.密空调、温湿度监控、精.密空调监控和超声波加湿器。在信息点设计时，还应预留一定的扩展空间，以便机房综合布线系统扩展使用。
机房水平区子系统设计
机房综合布线水平区子系统包括语音系统和数据系统两个子系统，此区子系统设计应采用六类布线产品（如六类非屏蔽网络跳线等）实现1000 Mbps传输速率的数据传输网络，此外为了实现数据点和语音点的灵活互换性，数据点和语音点的介质要一致。同时为了使机房综合布线具有较高可靠性，水平区子系统综合布线时可采用高备冗余和强抗干扰性的双绞线。
机房垂直主干子系统设计
机房垂直主干子系统设计结合机房综合布线项目中语音通讯的需求，垂直主干语音系统应采用三类大对数UTP线缆，每个语音点对应一对主干线缆，同时考虑1:1.1的主干冗余。此外垂直主干子系统的数据主干应采用六芯室内多模万兆光纤。
以上所述内容可供参考，若想了解更多关于机房认证验收评估的相关信息资料可随时来电咨询！
